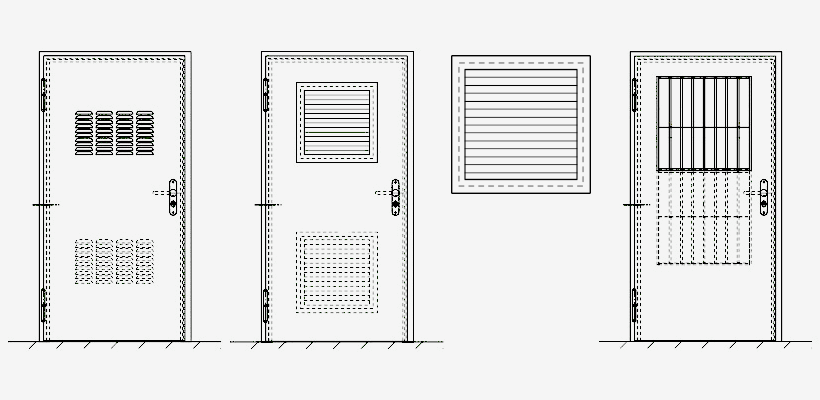

Technische Zeichnung Lüftung / Gitter

Lüftung / Gitter

System Schröders Lüftung / Gitter

Lüftungs- / Gitterelement aus Stahl
Feldelement in Türen „System Schröders“

geeignet für andauernden Luftaustausch
wahlweise Einbauelement in Wandöffnung

(nur bei Lamellenlüftung oder Stabgitter),

geeignet für andauernden Luftaustausch.

Leistungseigenschaften kombinierbar mit Türtypen „System Schröders“:
Einbruchschutz
(wahlweise)

RC4(WK4)/ RC3(WK3)/ RC2(WK2)/ RC1(WK1)
Einbruchschutztür System Schröders ESN-1 oder
Einbruchschutztür System Schröders ESN-2

nach DIN EN 1627 - 1630

Einbau in Außenwände
(wahlweise)

Mehrzweckaußentür System Schröders ASN-1 oder
Mehrzweckaußentür System Schröders ASN-2

Nach DIN EN 14351-1

Einbau in Innenwände
(wahlweise)

Mehrzweckinnentür System Schröders ISN-1 oder
Mehrzweckinnentür System Schröders ISN-2

Nach DIN ENV 14351-2 (Entwurf)

Technische Beschreibung
Maßbereich

Keine Vorgaben

Kiemenlüftung
  • als Lüftungsfeld in Türen „System Schröders“,
  • Gesamtausführung in Stahlblech verzinkt und grundiert,
  • individuelle Anordnung der Kiemen möglich,
  • Sicht- und Stocherschutz durch Kiemenkonstruktion,
  • regenabweisend,
  • wahlweise Einbruchschutz bis RC2(WK2),
  • wahlweise möglich in Türen „System Schröders“ mit Panikschloss nach EN 179 / EN 1125.
Lamellenlüftung
  • als Lüftungsfeld in Türen „System Schröders“,
  • Gesamtausführung in Stahlblech verzinkt und grundiert (unterschiedliche Materialstärken, je nach Einbruchschutzklasse),
  • Lüftungsrahmen vierseitig umlaufend, verwindungssteif,
  • mit schräg stehenden, eingeschweißten A-Lamellen aus Stahlblech,
  • Sicht- und Stocherschutz,
  • regenabweisend,
  • wahlweise Einbruchschutz bis RC4(WK4),
  • wahlweise möglich in Türen „System Schröders“ mit Panikschloss nach EN 179 / EN 1125.
  • wahlweise Einbau als feststehende Lüftung in Wandöffnung.
Stabgitter
  • als Gitterfeld in Türen „System Schröders“,
  • Gitterrahmen vierseitig umlaufend, verwindungssteif,
  • Gesamtausführung in Stahl unverzinkt oder verzinkt und grundiert,
  • mit eingeschweißten massiven Rundstäben,
  • Strebenabstand maximal 120 mm,
  • ab 700 mm Höhe: Verstärkung durch ein oder mehrere, horizontal laufende Flacheisen,
  • wahlweise Einbruchschutz bis RC2(WK2),
  • wahlweise Einbau als feststehendes Stabgitterelement in Wandöffnung.
Wahlweise alle Varianten
  • auf der Innenseite mit Vogelschutzgitter,
  • auf der Innenseite mit Fliegendraht,
  • pulverbeschichtet in RAL Farbe,
  • Ausführung in Edelstahl 1.4301 (V2A) bzw. 1.4404 (V4A).

Die Angaben beziehen sich auf übliche Ausstattungsvarianten. Bei der Kombination unterschiedlicher Leistungseigenschaften können individuelle Ausstattungen erforderlich werden.

Die lizenzierten System Schröders Fertigungsbetriebe beraten Sie gerne bei der Planung Ihrer Anforderungen.
