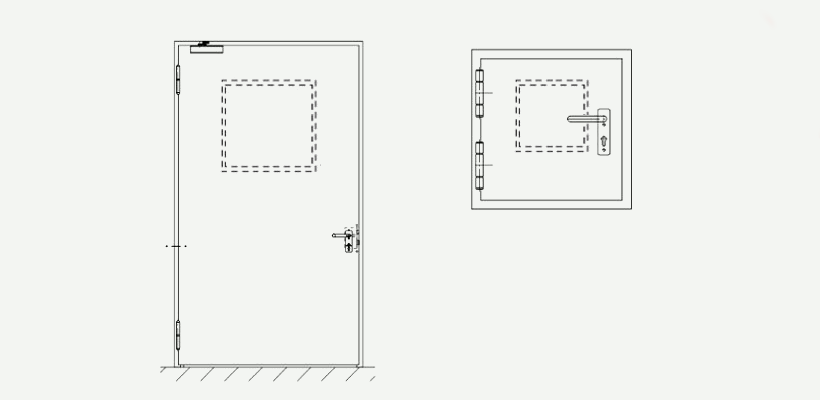

Technische Zeichnung FBN-1

Beschusshemmende Tür

System Schröders FBN-1

Einflügelige beschusshemmende Tür nach EN 1522/1523
Beschusshemmung

Klasse FB6 nach EN 1522/1523
Klasse FB4 nach EN 1522/1523

Geprüft beim Beschussamt Ulm

Kombinierbar mit weiteren Leistungseigenschaften:
Wärmedämmung
(wahlweise)

UD-Wert ≥ 1,3 W/(m²K) nach EN ISO 10077-1

Einbruchschutz
(wahlweise)

RC4(WK4), RC3(WK3), RC2(WK2), RC1(WK1)

nach DIN EN 1627 ff

Schallschutz
(wahlweise)

bis RW (C;Ctr) = 51 (-1;-5) dB

nach EN ISO 10140-1 / EN ISO 10140-2 / EN ISO 717

Einbau in Außenwände
(wahlweise)

Nach DIN EN 14351-1 CE-Zeichen gekennzeichnet

Erhöhte Luftdichtigkeit
(wahlweise)

Bis Klasse 4 nach EN 12207 (± 600 Pa)

Gutachtliche Stellungnahme 11-000082-PR01
Widerstandsfähigkeit
bei Windlast
(wahlweise)

Bis Klasse C5 nach EN 12210 (± 2.000 Pa)

Gutachtliche Stellungnahme 11-000082-PR01
Schlagregendichtheit
(wahlweise)

Bis Klasse 8A nach EN 12208 (+ 450 Pa)

Gutachtliche Stellungnahme 11-000082-PR01
Druck- / Sogwiderstand
(wahlweise)

Nach DIN EN 12211 (bis 5.000 Pa)

Gutachtliche Stellungnahme Nr. 16-003037-PR01
Differenzklima
(wahlweise)

Klasse 2 (d + e) nach EN 12219 (Verformung)

Fähigkeit zur Freigabe
(wahlweise)

Nach DIN EN 14351-1
bei Türen in Flucht- und Rettungswegen nachgewiesen

Flächenbündig
(wahlweise)

Flächenbündige Ausführung FLAT

Explosionsschutz
(wahlweise)		 Logo ATEX Bei Einbau in explosionsgefährdeten Bereichen bitte Bestätigungsschreiben beachten: Explosionsschutz ATEX für Drehflügeltüren System Schröders (als PDF-Datei)

Leistungseigenschaften kombinierbar mit weiteren Türtypen „System Schröders“:
Feuerschutz
(wahlweise)

EI230-Sa4 (Feuerschutztür System Schröders TSN-1 CE)

geprüft nach nach EN 1634-1

T30 (Feuerschutztür System Schröders TSN-1)

mit allgemeiner bauaufsichtlicher Zulassung

Rauchschutz
(wahlweise)

S200 (z.B. Rauchschutztür System Schröders RSN-1 CE)

geprüft nach EN 1634-3

Technische Beschreibung
Maßbereich
(Baurichtmaß)

Fläche Türflügel maximal 3 m²

Einschränkungen bei zusätzlichen Leistungseigenschaften möglich
z.B. Einbruchschutz, Schallschutz, Erhöhte Luftdichtigkeit und/oder Schlagregendichtheit


abweichende Sondergrößen mit entsprechendem Einzelnachweis möglich
Türblatt

Blattdicke 69 mm - glatt doppelwandig
Blechdicke 1,5 mm

  • Dünnfalz
    • wahlweise Dickfalz

Sicherungszapfen
Zarge Zargensystem "ZNG" oder "ZG"

Dichtung abhängig von der Leistungseigenschaft

  • elastische Gummidichtung
  • Silikondichtung

Eckzarge

  • wahlweise Umfassungszarge
  • wahlweise Blockzarge
Schwelle

mit beschusshemmender Schwelle

Türen ohne beschusshemmende Schwelle stellen immer ein Sicherheitsrisiko dar, da ein Projektil durch den unteren Türspalt gelangen kann.

Bodendichtung

abhängig von der Leistungseigenschaft

  • ohne Dichtung
  • absenkbare Bodendichtung
  • Anschlagdichtung
  • Gleitdichtung / Schleifdichtung
Verglasung
(wahlweise)
  • FB4: Beschusshemmende Rechteckverglasung nach EN 1063 BR4-NS

Glasmaße variabel

Mindestfriesbreite: 130 mm

Glashalteleisten mit verdeckter Verschraubung

Bänder

2-/3-teilige KO-Türbänder
mit patentierten Leichtlaufbändern als Leichtlauftüren
oder mit Kugellager-Zwischenringen

Beschläge

ES3 Beschläge

  • Wahlweise PZ-Schutz mit Visierbeschlag
Verriegelung

Unterschiedliche Verriegelungssysteme möglich

Profilzylinder vorgerichtet (Zylinder bauseitig)

Selbstschließung
(wahlweise)

Türschließer nach DIN EN 1154

Einbau

nachgewiesen mit vermörtelter Eckzarge / Ansatzzarge

  • in statisch geeignete, beschusshemmende Wände entsprechend der jeweiligen Beschussklasse
Wahlweise
  • Zusätzliche Sicherheitseinrichtungen möglich
    (Magnetkontakt, Riegelkontakt, E-Öffner...)
  • Ausführung in Edelstahl

Die Angaben beziehen sich auf übliche Ausstattungsvarianten. Bei der Kombination unterschiedlicher Leistungseigenschaften können individuelle Ausstattungen erforderlich werden.

Die lizenzierten System Schröders Fertigungsbetriebe beraten Sie gerne bei der Planung Ihrer Anforderungen.
