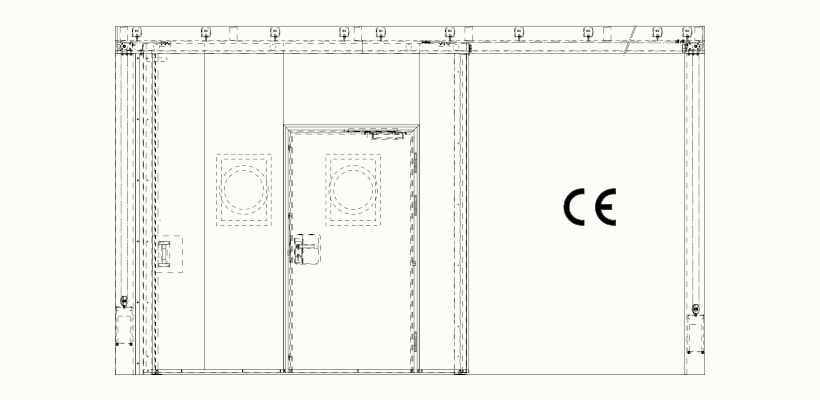

Technische Zeichnung ST-1

Mehrzweckschiebetor nach DIN EN 13241

System Schröders MST-1

Einflügeliges Mehrzweckschiebetor
Dauerfunktion

geprüft C2

Wärmedämmung
(wahlweise)

UD-Wert ≥ 1,3 W/(m²K) nach EN ISO 10077-1

CE-Zeichen gekennzeichnet

Leistungseigenschaften kombinierbar mit weiteren Tortypen „System Schröders“:
Feuerschutz
(wahlweise)

EI290-Sa4 (Feuerschutzschiebetor ST-11)
EI230-Sa4 (Feuerschutzschiebetor ST-1)

Rauchschutz
(wahlweise)

S200 (Rauchschutzschiebetor RST-1)

Technische Beschreibung
Maßbereich
(Rohbaumaß)
Breite von 1.000 mm bis 8.500 mm
Höhe von 1.000 mm bis 6.250 mm
oder abhängig von der Leistungseigenschaft

abweichende Sondergrößen mit entsprechendem Einzelnachweis möglich
Türblatt

Blattdicke 74 mm - glatt, doppelwandig
Blechdicke 1 mm

  • wahlweise mit Verglasung
  • wahlweise Isoliereinlage mit Deckblechen vollflächig verklebt und gepresst

Paneelbauweise
unsichtbare Verbindung der Torpaneele mit flächenbündigem Paneelstoß

Aufhängung

Unsichtbar hinter Blende
Röhrenlaufschiene mit verdeckt laufenden Rollapparaten

  • wahlweise Niedrigsturz- / Deckenaufhängung (Sturzhöhe ≥ 115 mm)
Dichtungssystem

Elastische Gleichtdichtung RSS
dreiseitig dichtschließend (Sa4)

abriebfest

Verglasung
(wahlweise)

Glasmaße und -form variabel

Mindestfriesbreite: 130 mm

  • wahlweise mit Zwischensprossen
  • wahlweise mit Bullauge (ø ca. 450 mm lichter Durchblick)

Glashalteleisten verschraubt

Beschläge

Muschelgriff mit zusätzlichem Stahl-Handgriff

Verriegelung
  • Wahlweise Schiebetorschloss
untere Führung

Verdeckt liegende Führungsrollen
- dadurch freier Durchgang im nahezu gesamten Öffnungsbereich

Selbstschließung
(wahlweise)

Schließgewicht oder Federseilrolle

Antrieb
(wahlweise)

Elektromotorischer Antrieb zum Öffnen

Feststellanlage
(wahlweise)

Allgemein bauaufsichtlich zugelassene Feststellanlage für Schiebetore

Schlupftür
(wahlweise)
Lichte Breite von 867 mm bis 1.200 mm
lichte Höhe von 1.900 mm bis 2.100 mm
  • schwellenlos
  • wahlweise mit Verglasung

Dauerfunktion geprüft C5

  • Verriegelung Schlupftür
    • Schloss nach EN 12209
  • Beschläge Schlupftür
    • U-Form Drücker / Kurzschild mit Muschelgriff
    • wahlweise nach EN 179 geprüft
Abdeckklappen
(wahlweise)

Abdeckklappen für Tor-Nischen
in Verbindung mit Feststellanlage

Einbau
  • In Mauerwerk
    • Fläche bis 6,25 m²(Dicke ≥ 115 mm)
    • Fläche über 6,25 m²(Dicke ≥ 175 mm)
  • in Beton
    • Fläche bis 6,25 m²(Dicke ≥ 100 mm)
    • Fläche über 6,25 m²(Dicke ≥ 140 mm)
  • in Porenbeton
    • Fläche bis 6,25 m²(Dicke ≥ 150 mm)
    • Fläche über 6,25 m²(Dicke ≥ 175 mm)
  • in bekleidete Stahlprofile
    • Fläche bis 6,25 m²(Dicke ≥ 100 mm) nach bauseitiger statischer Dimensionierung
    • Fläche über 6,25 m²(Dicke ≥ 140 mm) nach bauseitiger statischer Dimensionierung
Kennzeichnung

CE-Zeichen Kennzeichnung und Leistungserklärung

Die Angaben beziehen sich auf übliche Ausstattungsvarianten. Bei der Kombination unterschiedlicher Leistungseigenschaften können individuelle Ausstattungen erforderlich werden.

Die lizenzierten System Schröders Fertigungsbetriebe beraten Sie gerne bei der Planung Ihrer Anforderungen.
